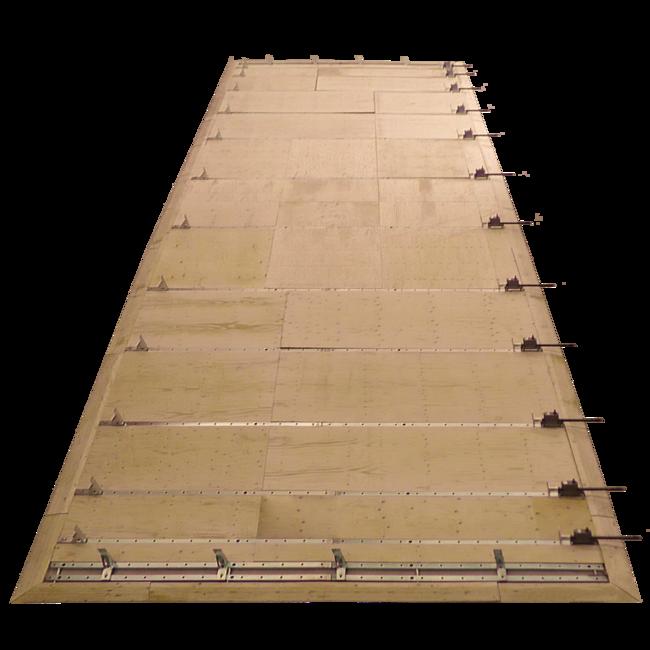

Holzrahmenbautisch

TECHNISCHE DATEN: Spannlänge: von 0 bis 3.550 mm Lochraster: 140 mm Tischlänge: bei Plattenbreite 1.250 mm = 12.350 mm max. Spannkraft: ca. 250 kg Hublaenge Spanner: 340 mm Hoehe Anschlagböcke: 100/160 mm Bausatz: Enthaltene Bauteile: 1 Doppelschiene (Nullanschlag) 10 Lochschienen 10 Zahnstangen-Spanner 14 Anschlagböcke verstellbar 14 Wechsel-Druckplatten Aussenwand Akku-Schlagschrauber Bit-Adapter 50 Dübel MMS 10x70/5 SDS-Bohrer Solide Holzkiste Inklusive Transport EIGENSCHAFTEN: Größe der Bearbeitungsfläche: 3.5 m x 12.35 m (bei Plattenbreite von 1250 mm) Bauhöhe: 30 mm Spannlänge: von 0 bis 3550 mm präzisionsgelasert 140 mm Lochraster (ermöglicht das stufenlose einsetzen der Spanner) starkwandig drehbare Druckplatte maximale Spannkraft ca. 250 kg Hublänge: 340 mm Antrieb mittels Handkurbel oder Akku-Schlagschrauber (im Lieferumfang enthalten) einzeln justierbar Anschlag-Grundplatten verstiftbar verzinkt nummeriert Doppelschiene (Anschläge können hier quer eingesetzt werden) präzise Fixierung mittels Abstandshülsen an den Befestigungspunkten Algemeine Infomationen: Die Rahmenbauhilfe wurde entwickelt, um eine präzise Fertigung von Holzrahmenbau-Elementen zu ermöglichen. Besonderes Augenmerk galt dem Platzbedarf und dem Preis. Durch die extrem flache Bauweise ist es nun möglich, durch Abnehmen der Spanner und Anschläge die Fläche anders zu nutzen. Dies ist nicht nur für kleine, sondern für alle Betriebsgrössen ein besonderer Vorteil. Nach Erstellen einer ebene Fläche werden die Spannschienen ausgerichtet und mit dem Boden verankert. Die Zwischenräume werden mit einer bauseits zu montierenden 30 mm starken Holzplatte gefüllt. An den Rändern können mit gleicher Platte Auffahrschrägen angebracht werden. Die so hergestellte Ebene ist auch mit schweren Fahrzeugen befahrbar, oder als Lagerfläche nutzbar. So kann nur bei Bedarf der Platz zum Holzrahmenbau aktiviert werden. Die Stahlteile sind galvanisch verzinkt. Die gesamte Montage erfolgt bauseits. Nach Justieren des Tisches muessen die Abschläge verstiftet werden, da sie sonst durch die Kraft der Spanner verstellt werden könnten. Verpackt in Holzkisten
